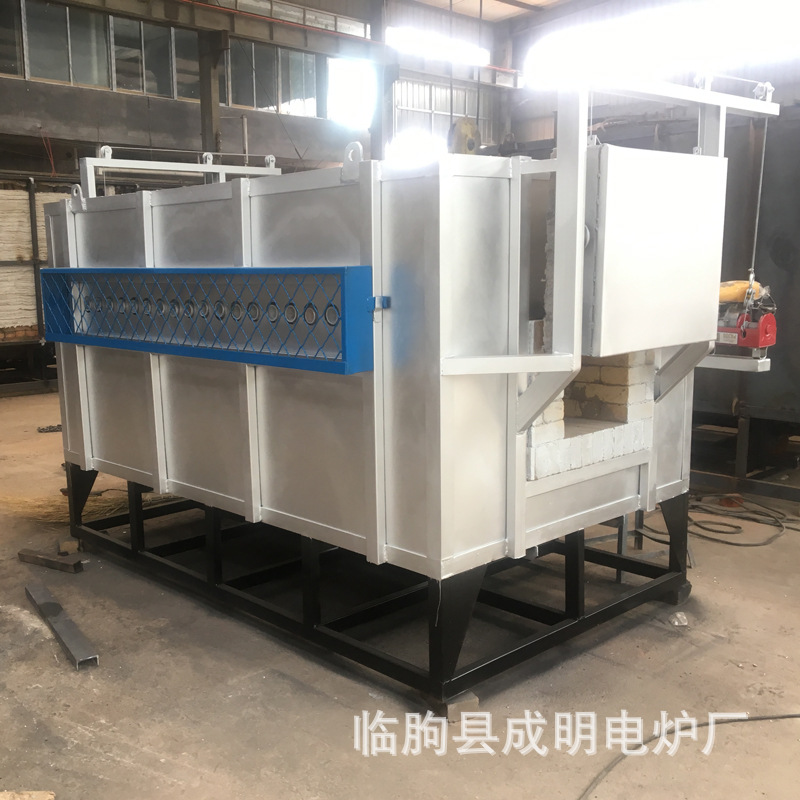

節能型模殼焙燒爐采用貫通式爐型，其特點是有益于熱量的利用和實現規模生產。模殼裝在專項的耐熱裝料盤上，在機械推桿的推動下，連續不斷地進入爐內，焙燒好的模殼亦相應地被推出爐門，由過渡小車運往熔煉爐前澆注。

  根據焙燒機理，爐內溫度設計分成3段。低溫段，爐溫200~300℃;中溫段，爐溫300~600℃培燒段，爐溫600~900℃，燃燒室設置在焙燒段，優先對焙燒段的棋殼進行強對流加熱，中溫段和低溫段則依靠貫通爐中的高溫?zé)煔饬饔酂峒訜?。焙燒段爐頂采用硅酸鋁耐火纖維組合成型頂結構，壓低拱高而形成扁拱，強化火焰對模殼的對流及輻射。

  貫通式爐型爐膛長而橫戴面小，同一截面的爐溫相比較均勻，因此模殼裝料盤其上下層的溫差顯明減小。在整個焙燒過程中，模殼經歷了緩慢地低、中溫直至焙燒的優化過程，透徹摒棄了箱式電阻爐“急火猛燒”的不良培燒方式。模殼焙燒爐內空氣過剩系數選擇偏大值，使?fàn)t氣持續保持氧化性氣氛，有益于模殼揮發物的不斷析出和高溫物化反應的進行，能顯明改良型殼的高溫力學性能，提高焙燒質。

  焙燒爐的消煙除塵設計采取二級沉降的方式。由于貫通爐長長的爐膛本身就是一個煙塵重力沉降室，當高溫?zé)煔饬鲝娜紵业姆饓娙霠t膛后，因?yàn)闋t腔體積斷面積比噴火口面積要大得多，所以煙氣流速突然降低，煙氣內的碳粒在爐膛內受到堆放不規則的模殼等的阻擋，使氣流改變運動方向，起著篩濾、碰撞、滯留、擴散、靜電、聲波等機理的綜合作用，進入煙道后，又一次受到煙肉下部設置的煙塵沉降室的重復擴張沉降，經二次煙塵重力沉降，排煙黑度可控制在林格曼圖0~1級以內，符合環境排放標準。

  模殼焙燒爐的燃燒方式設計采用下飼式機械加煤明火反燒。這種燃燒方式可使干餾層揮發出的可燃?xì)怏w在上升到氧化層時充分燃燒，由于火自上而下燃燒，煤層得到充分預熱，不存在還原層，燃燒工況穩定，煙塵少，勞動強度低。亦可采用人工手燒，但燃燒穩定性受人為因素影響，從保護環境角度考慮，應盡量采用機械加煤明火反燒的優化燃燒方式。
